若掃描完成后的三維模型出現多余的面片、孔洞、表面粗糙、獲取實物的三維數據不全等。您可在知象光電Revopoint官網下載Revo studio，將需要處理的模型導入軟件，并對三維模型進行編輯處理。

Revo studio的主要編輯功能包括：裁剪、平滑、（去除）孤立項、簡化、銳化、補洞、構網、轉為點云等。

裁剪：對掃描出的多余模型部位進行刪除處理。單擊鼠標右鍵并拖動，裁剪平面將顯示為一條線（該平面在邊緣上可見）。箭頭方向的模型部分將被保存，箭頭反方向模型部分將被選中刪除，單擊應用完成裁剪。如果需要，再次單擊鼠標右鍵可取消上一步操作。

平滑：對網格模型的表面進行平滑處理，該功能會提高網格模型表面的平滑程度，但同時可能損失模型的細節。模型編輯功能可根據處理效果重復應用，相關參數調整為：

快速基礎設置：分為“低、中、高”三個處理級別，級別越高平滑力度越大；

高級詳細設置：提供“幾何”和“降噪”兩種平滑方式。“幾何”平滑會依據模型表面的曲率變化，“抹平”不平整的地方，模型的細節紋理?yè)p失將變大。“降噪”平滑，主要依據模型網格面片間的法線突變情況(認為是噪聲)，對局部進行平滑處理，可盡量保留原來的紋理細節。

您可根據模型實際情況選擇平滑效果，選擇合適的平滑方式（若選擇此功能處理后，效果不滿意可撤銷重做）。決定平滑的強度或執行次數，根據需要調整即可。

（去除）孤立項：檢測、移除模型主體之外的（不與主體連接的）零散網格模型內容。使用場景主要針對：經過多次裁剪、刪除操作后，除主體模型之外的網格模型數據“碎片”，可對其進行一次性快速去除。相關可調整的參數為：

快速基礎設置：分為“低、中、高”三個處理級別。級別越高，可允許去除的碎片模型范圍越“大”。

高級詳細設置：孤立率——當某塊“碎片”模型的網格面積，小于網格模型的總面積×孤立率，則該網格“碎片”數據會被認為是孤立項；

簡化：在盡可能保留模型特征細節的同時，減少模型多邊形的頂點數(也即多邊形網格數量)，以簡化網格模型。相關參數設置提供：目標頂點數——簡少模型的多邊形頂點個數到目標指定數量；或頂點數減少到（%）——簡化后目標頂點數與原模型頂點數的百分比。（兩個參數為聯動值，一個更改，另一個會隨之變化）

銳化（原增強）：此功能可依據三維模型當前的表面幾何特征，對細節進行銳化增強，讓模型細節紋理更加清晰。若過度銳化，會讓模型紋理細節偏離實際，產生不自然的棱角。

補洞：此功能可對模型表面的孔洞進行檢測并標記，然后依據周邊的模型表面變化趨勢，采用對應方法將孔洞進行封閉補全。

目前提供三種方式：“平面”、“切面”及“三角化”。其中，選擇“切面”的方式補洞后，模型表面更為圓潤，其他兩種方式的補洞效果更平面、棱角化。

轉為點云：直接將網格三維模型轉為點云模型。

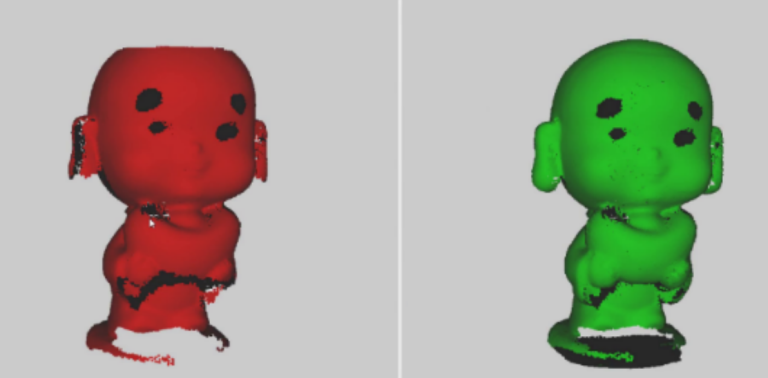

如果你通過Revo Scan掃描了同一個物體對象，獲得了兩個或多個三維模型文件，但都沒有掃描到完整的模型數據?？梢栽赗evo Studio里找到“對齊融合”功能，將兩個模型合并為一個“點云”模型，從而得到完整的模型數據。

“對齊融合”要求：

需要對齊融合的兩個模型要有足夠多部位重合的點云數據，以便作為“特征對齊”兩個模型的依據。

處理步驟：

①先導入原模型文件；

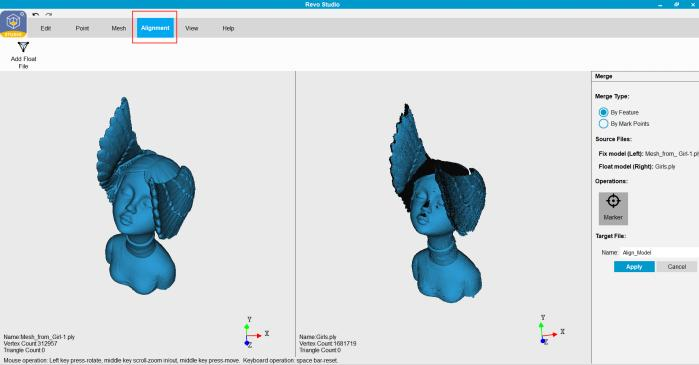

②點擊“對齊融合”，選擇“添加模型文件”功能，然后導入需要與原模型進行合并的新模型文件。

③設定對齊方式和相關參數，執行對齊融合操作：

對齊方式——提供自動（通過特征）和手動（通過標記點）對齊方式。

使用”通過特征”方式，需要保證兩個模型的重合內容占比不小于20%，點擊“應用”即可自動完成模型的對齊融合。

使用“通過標記點”方式，則需要手動分別在兩個模型共有重合的部位上，依次點擊添加3~6對的“標記點”。每對標記點，都應相對準確地點選在兩個模型“實際位置相同”的部位上。點擊“應用”即可在標記點的輔助下，借助少量的重合特征，完成兩個點云模型的對齊融合。
